HTFD型離心式風機箱-B式


  1、HTFD型離心式風機箱概述

  1.1.HTFD型離心式風機箱是-種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同,提供12種不同角度的進出風口位置,以滿足用戶不同的安裝環境需要。根據消防與通風的要求不同分A型和B型兩種類型,B型電機裝在箱體外,用于消防排煙,并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗,能在280℃高溫條件下連續運行60分鐘以上;A型電機裝在箱體內,用于通風換氣。

  1.2. 風機按直徑分為9 # - 4 0 #十三種規格系列風量為1650 ~ 112619 m 3/ h , 全壓為299~1124Pa。HTFD型離心式風機箱經不斷的改進和開發,現可分為Ⅰ、Ⅱ、二種類型,其中Ⅰ型為單速型,Ⅱ型為雙速,配用雙速電機,實現兩檔調速,可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器,實現無級調速,建議調節頻率鎖定在25Hz~50Hz。

  1.3.為適應防爆環境需要,風機可做成防爆風機,防爆等級為EXdIIBT4,適用于易燃、易爆氣體的場所。

  1.4.為適應不同場所噪聲的要求,風機均可配不同長度的消聲器,也可將風機消聲型箱體加厚,以降低風機噪聲。

  1.5.風機可加配初效、中效或高效過濾器,以提高空氣的清潔度,配置過濾器時應考慮實際壓力損耗,并需適當增加風機箱體長度。

  2、HTFD型離心式風機箱工作條件

  3、HTFD型離心式風機箱應用

  4、HTFD型離心式風機箱配置

  4.1標準配置

  ●葉輪; ●皮帶輪、皮帶;

  ●機殼(機殼、集流器、支架); ●皮帶罩(僅B式);

  ●電機; ●消聲型箱體;

  ●軸承(帶殼); ●電機調節道軌;

  ●主軸; ●進出口法蘭。

  4.2備選件及附件(訂貨時注明是否購買)

  ※減振設備; ※控制箱;

  ※消聲器; ※對接法蘭;

  ※過濾器; ※電機防雨罩(僅B式)。

  風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙,特別是需要低噪聲、大風量通風排煙。

  工作溫度:-20~+40℃(可連續運轉);

  耐 高 溫:100℃(可連續運轉20小時);

  280℃(可連續運轉60分鐘);

  濕 度:小于90%;

  介質條件:空氣;

  工作電源:三相、380V/50Hz。

  5、HTFD型離心式風機箱加工工藝

  5.1.風機葉輪、機殼為優質鍍鋅板,全部模具化生產,采用鉚接、咬接等手段,表面清潔平整、不存在焊接變形現象。

  5.2.風機消聲型箱體采用框架、箱板拼裝設計,框架采用先進的金屬冷彎?rùn)C(jī)組-次拉伸而成(也可根據用戶需要采用鋁合金型材),箱板為鍍鋅板,表面清潔美觀、耐腐蝕性強,內層為鍍鋅消聲微穿孔板,夾層超細玻璃棉,可進-步降低噪聲。產品可進行拆裝,現場安裝。

注:風機箱9#~18#電機安放在箱頂上,20#~40#電機安放在底下,如有特殊需求需要訂貨時注明。

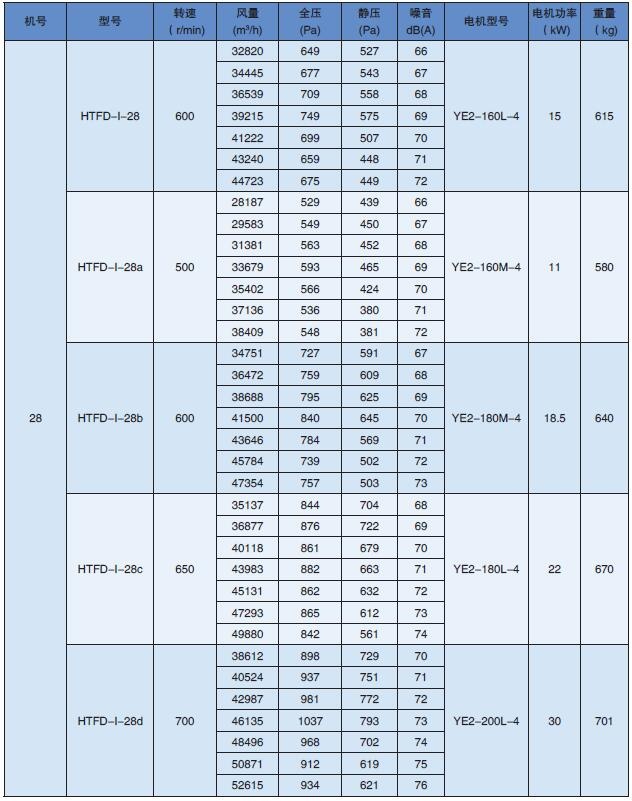

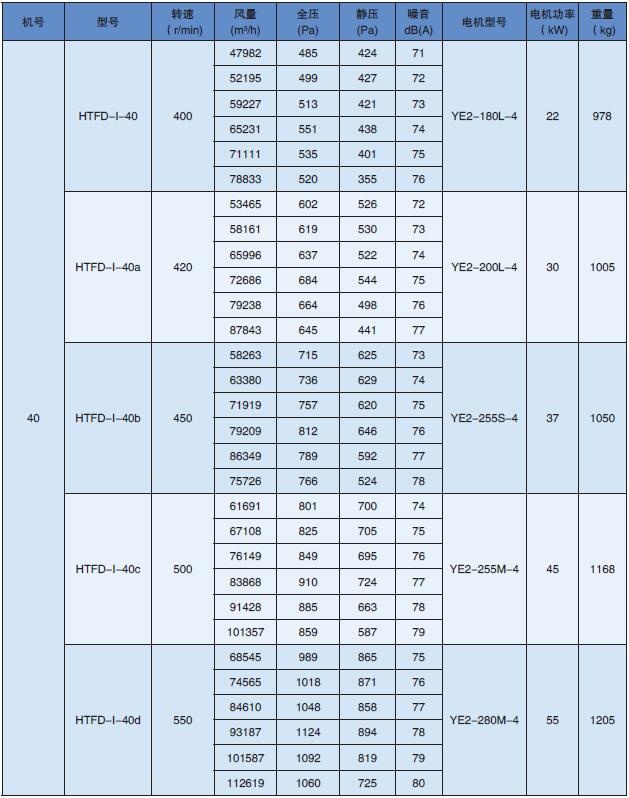

7、HTFD型離心式風機箱性能參數表(1)



7、HTFD型離心式風機箱性能參數表(2)



7、HTFD型離心式風機箱性能參數表(3)



7、HTFD型離心式風機箱性能參數表(4)



7、HTFD型離心式風機箱性能參數表(5)


7、HTFD型離心式風機箱性能參數表(6)



7、HTFD型離心式風機箱性能參數表(7)


7、HTFD型離心式風機箱性能參數表(8)


7、HTFD型離心式風機箱性能參數表(9)



7、HTFD型離心式風機箱性能參數表(10)



7、HTFD型離心式風機箱性能參數表(11)


7、HTFD型離心式風機箱外形尺寸


  備注:1.B型風機箱的寬度不包括皮帶罩寬度;高度不包括電機高度。

  2.B型消防型風機箱9#~18#電機在箱體頂上,風機箱20#~40#電機放在底下,若電機仍要放在箱體上面,請?jiān)谟嗀洉r(shí)注明。
